国仪量子钨灯丝扫描电镜在二维材料（如 MoS₂）层数确认中的应用报告
国仪量子 SEM3200 在二维材料（如 MoS₂）层数确认的应用报告
一、背景介绍
二维材料因独特的原子结构和层状特性，展现出与块体材料迥异的物理、化学性质，在众多前沿领域极具应用潜力。以 MoS₂为代表，其电学、光学和力学性能随层数变化显著。单层 MoS₂是直接带隙半导体，而多层 MoS₂为间接带隙，这种差异使精确控制和确认层数成为研究与应用的关键。然而，二维材料的原子级厚度带来表征难题，传统方法难以精准确定其层数，阻碍了相关领域发展。因此，亟需高分辨率、高灵敏度的表征手段来突破这一困境。
二、电镜应用能力
（一）高分辨率成像
国仪量子 SEM3200 电镜具备高分辨率成像能力，能清晰呈现 MoS₂的微观形貌。通过优化的电子光学系统，可分辨出单层与多层 MoS₂在表面形态上的细微差异，如单层 MoS₂原子排列的平整度和边界特征，多层 MoS₂因层间堆叠产生的台阶状结构等，为层数初步判断提供直观依据。
（二）对比分析确定层数
不同层数的 MoS₂在电子束作用下，背散射电子信号和二次电子信号存在差异。SEM3200 利用这一特性，结合先进的信号处理算法，增强不同层数 MoS₂的图像对比度。例如，在观察多层 MoS₂时，软件可清晰区分各层边界，通过对比不同区域的信号强度和图像特征，精确确定 MoS₂的层数。
（三）辅助分析功能
SEM3200 配套的能谱仪（EDS）可对 MoS₂进行元素分析，排除杂质干扰对层数判断的影响。同时，结合电子背散射衍射（EBSD）技术，分析 MoS₂的晶体取向，进一步辅助层数确认。这种多技术联用的方式，极大提高了层数确认的准确性和可靠性。
三、产品推荐

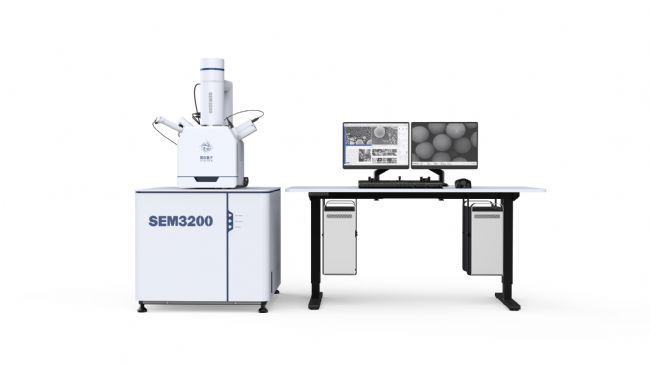

国仪量子 SEM3200 是二维材料层数确认的有力工具。其分辨率足以满足观察 MoS₂原子级结构的需求，能够清晰捕捉层数相关的微观特征。操作简便，用户界面友好，科研人员无需复杂培训即可上手操作。设备稳定性好，能保证在长时间测试过程中数据的一致性和准确性。此外，SEM3200 丰富的功能拓展性，可满足不同科研团队在二维材料研究中的多样化需求。选择 SEM3200，为二维材料层数确认提供高效、精准的解决方案，助力科研人员深入探索二维材料的奥秘，推动二维材料在电子学、能源、催化等领域的创新应用。
