仪器科普丨多通道信号记录系统LabLynx组成部件及硬件概述

LabLynx仪器简介

为了方便实验人员在不同实验地点间进行实验或教学，Neuralynx公司全新开发了一款小巧灵活、可携带式多通道信号记录系统—Lablynx。它是一款便携式多通道信号记录系统，它可以非常方便地在不同的实验地点之间来回移动，方便灵活。LabLynx既可以使用交流供电，又可以使用内部电池供电，而且采用无线传输技术，可将记录到的信号无线传输到采集计算机上，这使多通道信号记录系统真正实现了便携式。

组成部件

组成部件

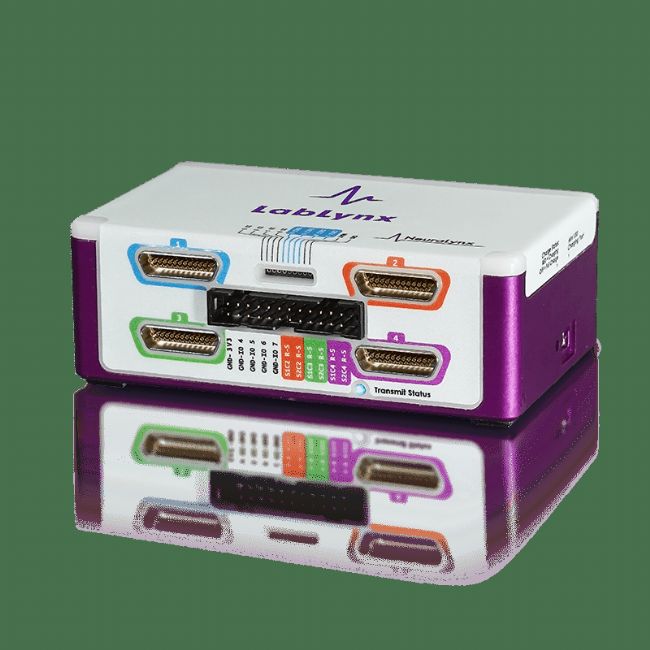

1  LabLynx主机

• 4个uDB-25前置放大器接口

• LED 指示灯

• 8个GPIO输入口

• On/off 按动开关

• Mini-USB充电口

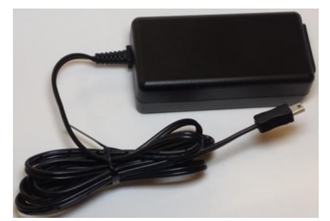

2 蓄电池充电器

• 接地的微型USB蓄电池充电器，可为LabLynx的电池充电。
• 电压5 V

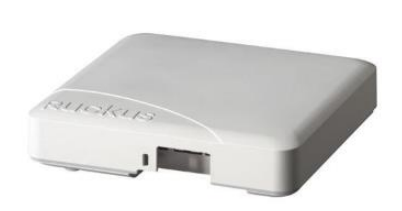

3 无线路由器

• 无线接入路由器

• POE喷油器

• 电源线

• 标准以太网电缆

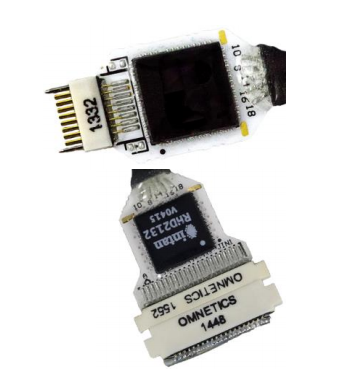

4  16或者32通道数字前置放大器

硬件概述

硬件概述

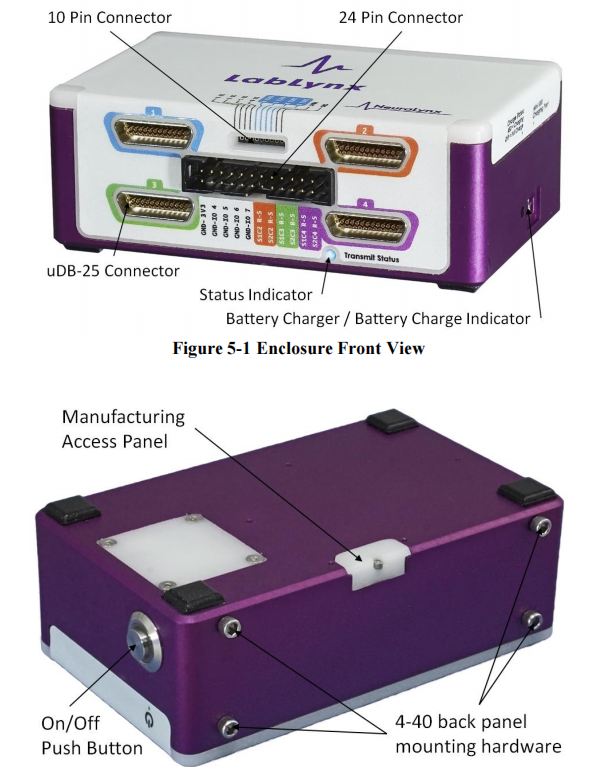

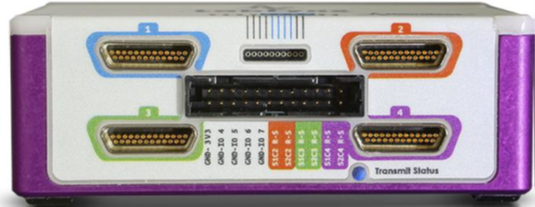

1 前后面板图片

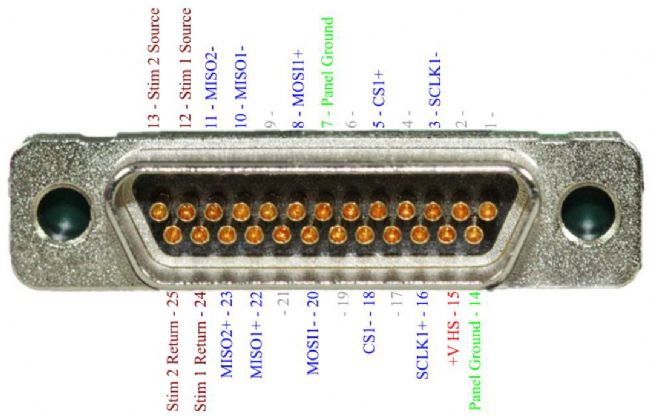

2   uDB-25连接器

uDB-25连接器用于数字Headstage。最多四个不同的数字Headstage可以连接到一个LabLynx。除了数字通信线路外，每个uDB-25连接器都有两个刺激对，可以用于驱动刺激电流或FLED。UDB-25连接器1刺激线被路由到10针连接器，以便可以使用模块化FLED驱动器驱动。连接器2、3和4上的刺激通道被路由到24针连接器。通过在LabLynx标签和下面连接器图像上的颜色编码，可以轻松地跟踪刺激通道的路由。

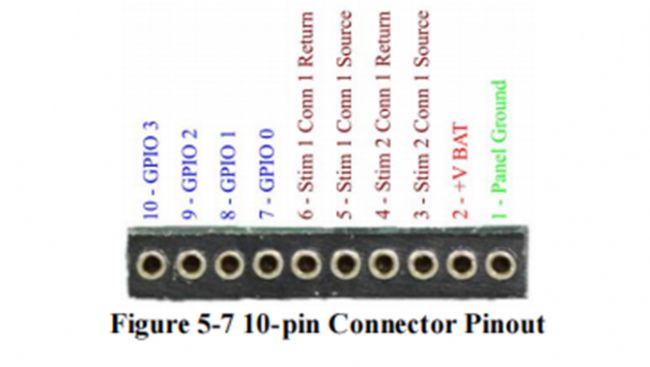

3  10针接头

10针接头采用0.05英寸圆形大孔连接。它是FLED驱动器和超声麦克风的接口。如果不使用FLED驱动器或超声麦克风，一个额外的4个GPIO信号可以通过10针接头以及连接器1的刺激线来连接

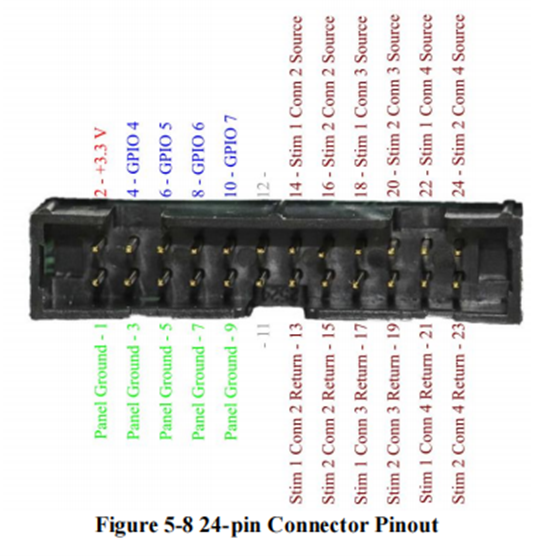

4   24针接头

24针接头采用0.10英寸间距3M连接孔。它是GPIO输入的主要位置。连接到uDB-25连接器2、3和4的刺激通道也位于该接头上。在LabLynx上，刺激通道被标记为CiSj，其中“i”是接头编号，“j”是刺激通道号。例如，C1S2代表接头1，刺激通道2。
