全场景复合成像系统LightSheet-Ultimate功能特点及其应用深度解析
光学成像技术是生命科学研究中的重要工具，其需求和应用十分广泛。随着生命科学的发展，对成像系统不仅要求高分辨率、高灵敏度等，高动态、全视场和多模态成像的成像场景也越来越普遍。近年来，Evident积极赋能中国自主研究，为了更好地满足中国用户的科研需求，Evident与慧观生物携手推出了新一代创新型本土化产品——全场景复合成像系统LightSheet-Ultimate。
该产品结合Evident全新发布的FV4000激光扫描共聚焦系统及慧观生物跨尺度全场景光片显微系统SmartView的优势，集超宽尺度、超全光谱、超多维度、超高效率、超多应用等五大优势于一身，能够进一步满足用户在多实验场景下的科研需求。
LightSheet功能
光片荧光显微镜（Light-sheet Fluorescence Microscopy）使用薄片光源仅激发焦面范围内的荧光物质，具备更直接的光学层析能力。相比落射照明技术，具有更低的光毒性和超快体成像采样速度。
本产品中SmartView光片扫描系统孵化于国家杰青费鹏教授团队，其独立研发的创新型超薄无衍射光片照明技术（原理如下图），突破传统高斯光片生成技术轴向分辨率和成像视场之间的矛盾，改善了贝塞尔光片生成技术的旁瓣严重问题，在生成‘既薄又长‘的光片时又不牺牲时间分辨率，凭借独特的多级无衍射调控的光片显微技术，慧观生物生成了最薄450 nm“光刀"，使得SmartView在保持超高层析精度的同时，还兼具高速、低毒性等优势，能够实现长时程、高清、三维动态观测，捕捉样本的细微变化。
不仅如此，得益于SmartView独特的新型单物镜光片模态设计，光片显微镜与共聚焦显微镜实现了有机融合。SmartView单物镜光片显微系统拥有开放式的样本操作空间，不再需要特制样本载具，适用于共聚焦培养皿、多孔板、类器官芯片、载玻片等常规载具。加之SmartView颠覆性的突破了传统光片显微镜的倍率限制，可实现4X-100X的不同物镜的灵活切换，使得它能从亚细胞结构到活细胞，从类器官到全器官，全方位满足用户应对不同应用场景的需求，使得光片显微镜的优势能够更大的发挥出来，为科研探索提供了更多的灵活性与便利性。
其独特单物镜模态设计，结合Evident科研级全电动IX83显微镜机架, 它让您像往常为共聚焦实验准备样本一样轻松进行光片成像 。此外，通过引入类脑式AI数据处理技术，SmartView显微系统能够实现对海量4D数据（3D空间+1D时间）的智能分析和处理。
3D动态可视化，线粒体舒缩过程
细胞治疗功能网络的高精度4D动态可视化
药物干预下，CAR-T细胞（红色）对靶细胞（绿色）杀伤效果评估。
多色标记类器官3D可视化
Confocal功能
本产品采用Evident新一代旗舰共聚焦系统：FV4000多色全光谱型激光扫描共聚焦，具有以下创新：
活细胞稳定、可量化成像
超多色最大10固体激光配置，近红外拓展（685nm，730nm，785nm），全新的红外染料配合LPM激光功率监控系统、快扫1024*32 438fps ，焦面漂移补偿系统ZDC，实现温和长时程活细胞定量成像，另外，AI降噪模块能进一步一键优化图像。
高分辨率深层3D成像
全系列硅油物镜、长工作距离等特殊物镜可选配，配合近红外激发、透明化处理等，穿透深度更深，快扫单元加速更深层3D扫描，助力细胞球、类器官、胚胎发育等研究。
用DAP（I 青色，细胞核）和AlexaFluor790（洋红色，Ki-67）标记的HeLa细胞球体。尽管使用405 nm激光只能对表面区域的细胞核进行观察，但使用NIR 785 nm可以对细胞球的整个体积进行成像。
应用案例
01
通过多色标记看到更多
02
高动态功能学成像研究，
通过FV4000高精度的光刺激模块，
对细胞进行光损失
秉承百年科学和探索精神，Evident持续为生命科学领域研究提供创新科学工具和解决方案，助力探索生命奥秘。

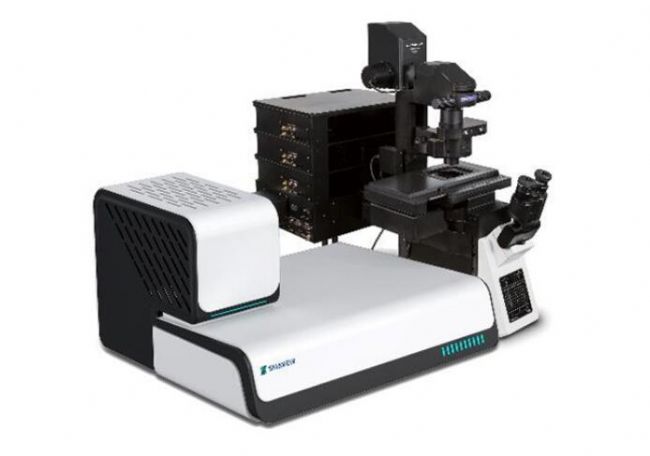

全场景复合成像系统LightSheet-Ultimate
- 超宽尺度——从细菌微生物到个体
- 超全光谱——探测400-900nm
- 超多维度——XYZTPλ多维呈现
- 超高效率——共振快扫与光片成像
- 超多应用——结构成像与功能学研究
该产品结合Evident全新发布的FV4000激光扫描共聚焦系统及慧观生物跨尺度全场景光片显微系统SmartView的优势，集超宽尺度、超全光谱、超多维度、超高效率、超多应用等五大优势于一身，能够进一步满足用户在多实验场景下的科研需求。
LightSheet功能
光片荧光显微镜（Light-sheet Fluorescence Microscopy）使用薄片光源仅激发焦面范围内的荧光物质，具备更直接的光学层析能力。相比落射照明技术，具有更低的光毒性和超快体成像采样速度。
本产品中SmartView光片扫描系统孵化于国家杰青费鹏教授团队，其独立研发的创新型超薄无衍射光片照明技术（原理如下图），突破传统高斯光片生成技术轴向分辨率和成像视场之间的矛盾，改善了贝塞尔光片生成技术的旁瓣严重问题，在生成‘既薄又长‘的光片时又不牺牲时间分辨率，凭借独特的多级无衍射调控的光片显微技术，慧观生物生成了最薄450 nm“光刀"，使得SmartView在保持超高层析精度的同时，还兼具高速、低毒性等优势，能够实现长时程、高清、三维动态观测，捕捉样本的细微变化。
慧观多重调制无衍射照明光片原理示意图

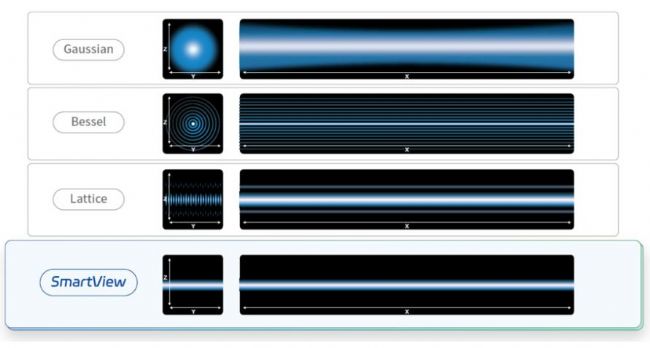

Gausslan、Bessel、Lattice、SmartView照明光片比较示意图

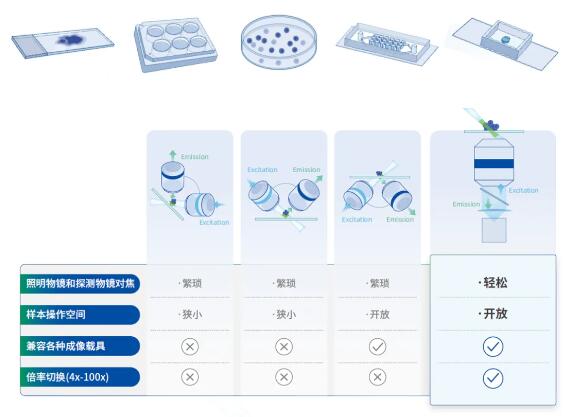

不仅如此，得益于SmartView独特的新型单物镜光片模态设计，光片显微镜与共聚焦显微镜实现了有机融合。SmartView单物镜光片显微系统拥有开放式的样本操作空间，不再需要特制样本载具，适用于共聚焦培养皿、多孔板、类器官芯片、载玻片等常规载具。加之SmartView颠覆性的突破了传统光片显微镜的倍率限制，可实现4X-100X的不同物镜的灵活切换，使得它能从亚细胞结构到活细胞，从类器官到全器官，全方位满足用户应对不同应用场景的需求，使得光片显微镜的优势能够更大的发挥出来，为科研探索提供了更多的灵活性与便利性。
其独特单物镜模态设计，结合Evident科研级全电动IX83显微镜机架, 它让您像往常为共聚焦实验准备样本一样轻松进行光片成像 。此外，通过引入类脑式AI数据处理技术，SmartView显微系统能够实现对海量4D数据（3D空间+1D时间）的智能分析和处理。

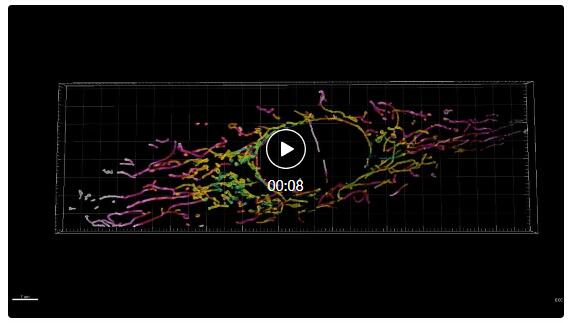

3D动态可视化，线粒体舒缩过程
细胞治疗功能网络的高精度4D动态可视化

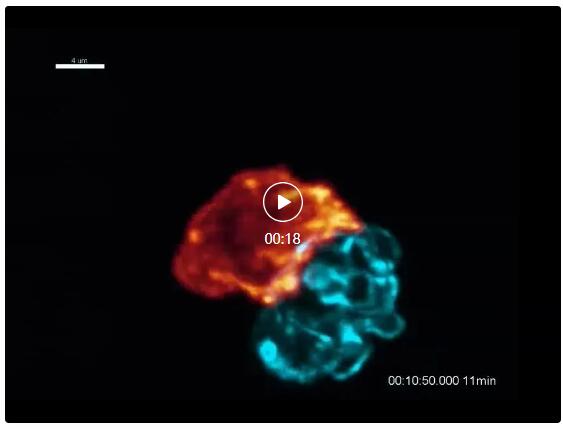

药物干预下，CAR-T细胞（红色）对靶细胞（绿色）杀伤效果评估。
有效杀伤
无效杀伤
多色标记类器官3D可视化
数据来源致谢：清华大学陈晔光老师团队
Confocal功能
本产品采用Evident新一代旗舰共聚焦系统：FV4000多色全光谱型激光扫描共聚焦，具有以下创新：
- 专利的全新共聚焦探测器技术（专利号US11237047）
- 高达6通道的全光谱（400-900nm）共聚焦检测
- 用于共聚焦成像和光刺激的10色高功率激光谱线
- 高动态范围的光子数定量能力
- 温和高效的大视野快速共振扫描
- 人工智能降噪和分析技术
- 高灵敏、低噪音的高质量图像，大动态范围性能，可以充分量化样品强弱差异，光子数读出模式和高稳定性系统，助力精确定量
- 最多可配置6通道高灵敏检测器，完成同步多色光谱成像，检测范围覆盖400-900nm，光谱调节精度1nm

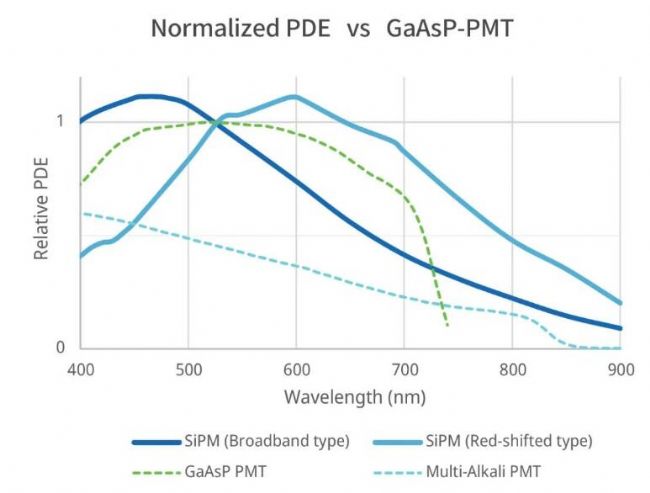

SilVIR检测器探测效率曲线，优于GaAsP检测器

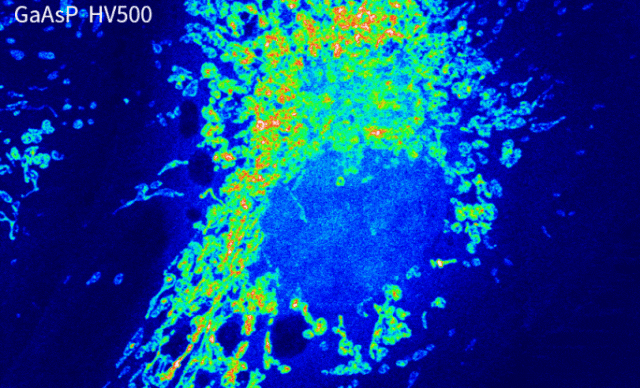

SilVIR检测器比GaAsP检测器具有更低的噪声，更高的信噪比
活细胞稳定、可量化成像
超多色最大10固体激光配置，近红外拓展（685nm，730nm，785nm），全新的红外染料配合LPM激光功率监控系统、快扫1024*32 438fps ，焦面漂移补偿系统ZDC，实现温和长时程活细胞定量成像，另外，AI降噪模块能进一步一键优化图像。

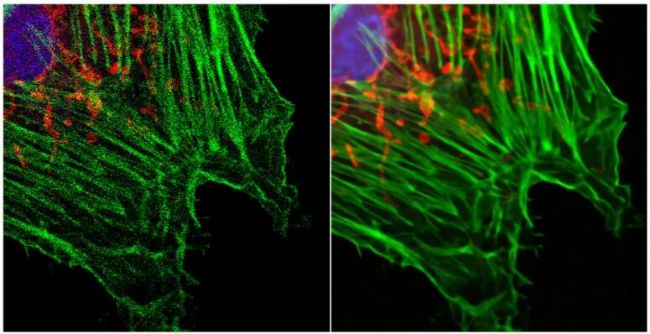

细胞样品AI降噪处理后，明显提高信噪比

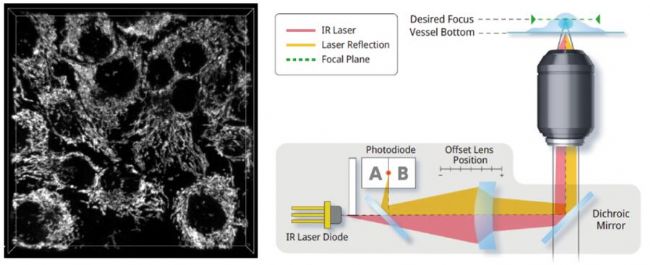

焦面漂移补偿系统ZDC
高分辨率深层3D成像
全系列硅油物镜、长工作距离等特殊物镜可选配，配合近红外激发、透明化处理等，穿透深度更深，快扫单元加速更深层3D扫描，助力细胞球、类器官、胚胎发育等研究。

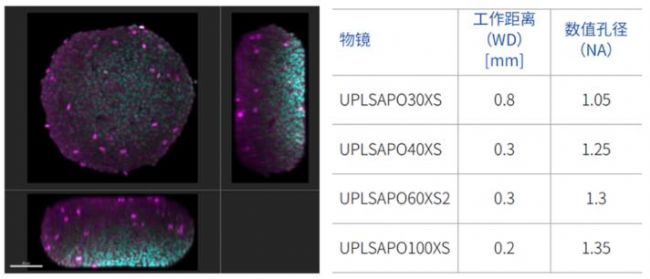

用DAP（I 青色，细胞核）和AlexaFluor790（洋红色，Ki-67）标记的HeLa细胞球体。尽管使用405 nm激光只能对表面区域的细胞核进行观察，但使用NIR 785 nm可以对细胞球的整个体积进行成像。应用案例
01
通过多色标记看到更多

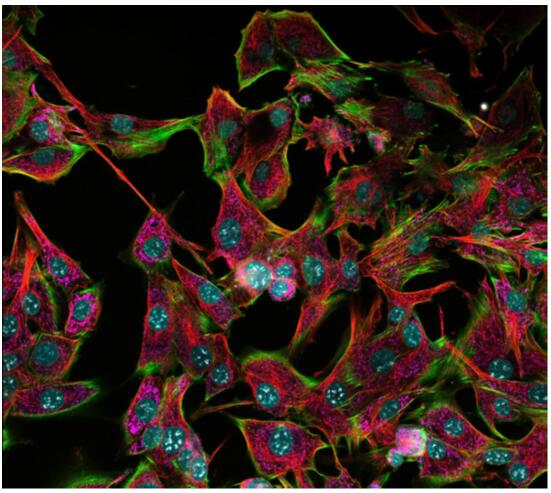

NIH 3T3细胞。Hoechst – 青色，Actin-phalloidin-AF488 – 绿色，B-tubulin-AF555 – 红色，CPCA-HSP60-AF647 – 洋红色，Fibrillarin-AF790 – 灰色。
图像承蒙Encor Biotechnology Inc（. 生物技术公司）提供。
图像承蒙Encor Biotechnology Inc（. 生物技术公司）提供。
5色标记脑切片，小鼠海马神经血管单位。蓝色：DAPI，细胞核，绿色：GFAP，AF488。星形胶质细胞，黄色：DsRed，红细胞。洋红色：胶原IV AF647，血管基底膜，灰色：AQ-4星形胶质细胞水通道。
感谢细胞功能动力学，理化研究所CBS，Hiroshi Hama Atsushi Miyawaki馈赠。
感谢细胞功能动力学，理化研究所CBS，Hiroshi Hama Atsushi Miyawaki馈赠。
02
高动态功能学成像研究，
通过FV4000高精度的光刺激模块，
对细胞进行光损失
秉承百年科学和探索精神，Evident持续为生命科学领域研究提供创新科学工具和解决方案，助力探索生命奥秘。
