生物制药无菌管路选型：GEMÜ 隔膜阀如何保障长期生产无菌性

GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG是一家总部位于德国英格尔芬根的阀门、测量与控制技术企业，成立于1964年。该品牌在卫生级阀门领域有多年的研发和制造经验，其产品涵盖隔膜阀、球阀、角座阀、蝶阀及配套的传感器和自动化控制系统。在生物制药、食品饮料和精细化工等对阀门卫生等级和可靠性要求较高的行业中，GEMÜ的产品是较为常见的配置之一。

GEMÜ的产品线中，无菌隔膜阀是其在生物制药领域较具代表性的产品系列。这类阀门在结构设计、材料选择和密封原理方面，与普通工业阀门有较为明显的区别——它不仅是一个流体通断装置，还承担着保障无菌环境、耐受频繁在线清洗和灭菌、防止交叉污染等功能。理解GEMÜ隔膜阀的设计逻辑和技术特点，有助于理解它在制药行业中获得认可的原因。

GEMÜ 650 气动隔膜阀技术参数

GEMÜ 567 卫生级球阀技术参数

无菌隔膜阀在制药应用中面临的挑战

在生物制药的配液、发酵、纯化和灌装等环节中，阀门需要在高洁净度要求下长期稳定工作。无菌隔膜阀面临几个主要挑战：其一，膜片作为与介质直接接触的密封元件，需要耐受反复的CIP清洗（高温酸碱交替）和SIP灭菌（121-135℃蒸汽），同时不能因反复的挤压变形而早期疲劳失效。其二，阀体的流道设计需要满足无死角的卫生要求，CIP清洗液必须能够冲刷到阀体内壁的所有区域，不能存在液体滞留的死腔。其三，阀门的密封性能直接影响产品的无菌保障——膜片与阀座之间的密封必须严密，外界的微生物不能通过膜片和执行器之间的连接区域进入阀体内部。其四，在需要频繁切换物料的多产品共线车间，阀门需要在不同产品之间快速切换，阀体的清洗效果和膜片的使用寿命直接影响生产效率和批次间交叉污染的风险。

GEMÜ隔膜阀的设计如何回应这些挑战

GEMÜ在隔膜阀设计中对上述问题做了一些针对性的处理。膜片的材质和结构经过了多年的改进——EPDM膜片弹性较好，适合常规的CIP/SIP应用；PTFE-EPDM复合膜片则在EPDM的基础上增加了一层PTFE耐化学层，适合接触有机溶剂和强酸碱的特殊工艺。膜片的背面轮廓与阀体密封面的配合经过优化，关闭时膜片均匀地贴合在阀体密封面上，减少了局部应力集中导致的早期开裂。

阀体的流道设计采用了光滑过渡的轮廓，内表面经过电抛光处理，粗糙度控制在Ra 0.8μm以下。膜片完全打开时，流道截面近似直通，液体流过时没有明显的突缩突扩和死水区。CIP清洗液在循环冲洗时能够有效冲刷阀体内壁和膜片表面，不需要将阀门从管路上拆卸下来。

膜片与执行器之间的密封采用多道密封环设计，即使膜片在长期使用后因疲劳产生微裂纹，膜片背面的密封环仍能阻止外界空气和微生物通过执行器连接区域进入阀体。这种设计在一定程度上提高了阀门在使用后期的可靠性。

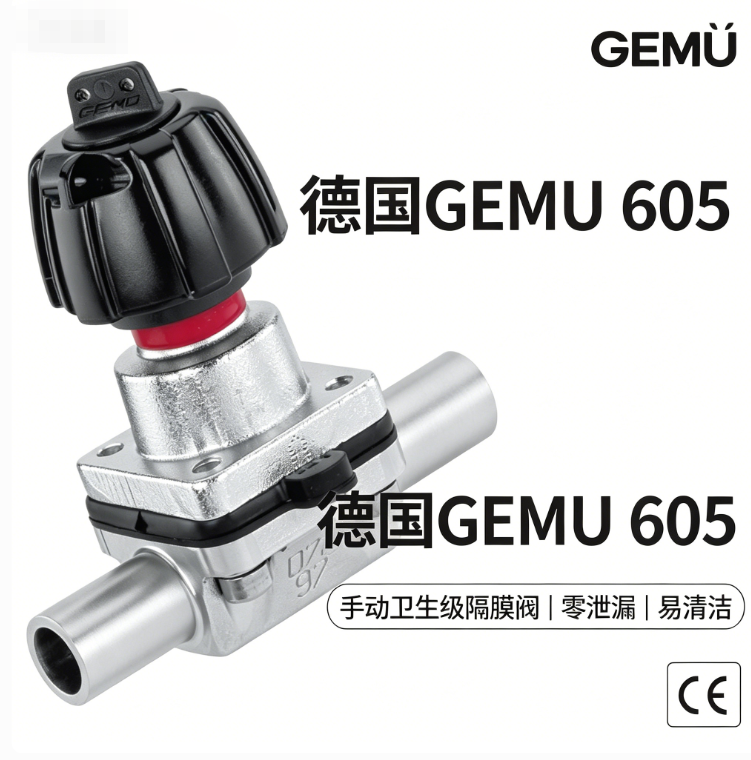

GEMÜ其他相关型号

核心优势分析

膜片使用寿命与更换便利性

隔膜阀的膜片是需要定期更换的易损件。GEMÜ膜片的使用寿命在常规CIP/SIP条件下通常可以达到数千次循环。膜片的更换操作不需要将阀门从管路上拆下——关闭气源，松开执行器与阀体之间的连接螺栓，取下旧膜片，安装新膜片，重新拧紧螺栓即可完成。对于安装在管廊高处或设备夹层中的阀门，这种“原位更换”的设计减少了拆卸阀门所需的工作量和管路停运时间。

阀体流道无死角卫生设计

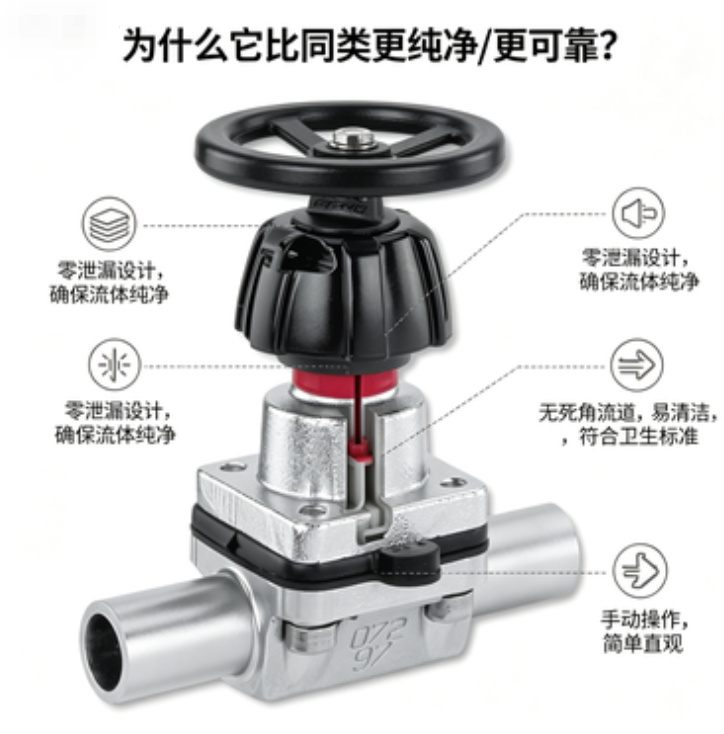

卫生级阀门与工业阀门的区别之一在于阀体内部是否可以被CIP清洗液完全冲刷。GEMÜ隔膜阀的流道在膜片完全打开时呈光滑过渡的轮廓，没有凹陷、沟槽和缝隙。阀体与膜片之间的密封面处于流道的主路径上，CIP清洗液在循环冲洗时可以接触到这一区域。这种设计在正常CIP程序下可以有效去除阀体内的产品残留，减少批次间交叉污染的风险。

膜片背面密封的多重防护

隔膜阀的膜片在长期使用后可能因疲劳产生微裂纹。GEMÜ在膜片背面设计了多道密封环——即使膜片的工作面出现微小裂纹，背面的密封环仍能将外部空气和微生物隔离在阀体之外。在发生膜片疲劳开裂的极端情况下，这套结构为操作人员争取了发现问题和更换膜片的时间窗口，避免产品在不知情的情况下被污染。

执行器位置反馈与自动化集成

GEMÜ气动隔膜阀的执行器集成了光学位置指示器——通过一个透明的视窗，操作人员可以看到执行器内部的活塞位置，直观判断阀门当前处于开启还是关闭状态。部分型号还支持行程限位调节和电信号位置反馈输出，方便与PLC或DCS系统集成，实现阀门的远程状态监控和自动控制。在需要大量阀门协同工作的CIP/SIP系统中，位置反馈功能有助于判断每个阀门的实际动作是否与预设程序一致。

使用场景描述

在生物制药的上下游工艺中，GEMÜ无菌隔膜阀应用于需要无菌保障的各类管路系统。在细胞培养和发酵环节，阀门用于培养基输送、补料管路和取样口，膜片不与培养基成分发生反应，耐受每批次结束后的CIP/SIP处理。在下游纯化环节，层析柱和切向流过滤系统的缓冲液管路、产品流路和CIP管路中，隔膜阀用于切换不同缓冲液和清洗液，阀体的无死角设计减少了不同液体之间的交叉污染风险。在灌装和制剂环节，注射用水管路和产品灌装管路上，隔膜阀配合其他卫生级组件共同保障产品的无菌水平。

北京汉达森作为GEMÜ在中国的授权代理商，可为客户提供650系列、567系列等全产品线的选型咨询、技术支持和采购服务。如果您正在评估卫生级阀门方案，或者遇到阀门泄漏、清洗效果不理想等问题，欢迎联系我们的技术团队，我们将根据您的具体工艺需求提供产品选型建议。
