激光雨滴谱系统的应用
北京澳作生态仪器有限公司 供稿
概述

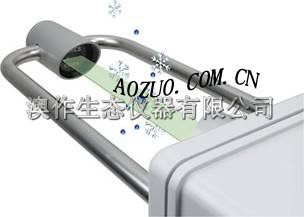

激光雨滴谱仪是为监测高速运动物体专门设计的精密仪器，应用激光原理对高速运动物体进行测定。可测定运动物体的总量，大小，强度，和运动速度。它的优越性能尤其表现在对微小物体的测定，测定对象最小直径达到0.16mm。主要适用于交通控制、气象监测、科学研究、机场观测系统、水文地理学等应用领域。
激光雨滴谱仪是专业测降水的仪器，可以监测区分下落中的毛毛雨、大雨、冰雹、雪花、雪球以及各种介于雪花和冰雹之间的降水。可以计算各种降雨类型的强度、总量，并且进行必要的分析和校正，做出准确的曲线图。所有的数据都以RS485协议传输，再通过协议转换器转接到其它设备（例如通过RS485/RS232转换器连接到电脑的RS232 COM口上）。
激光雨滴谱仪几乎不需要保养，它的光学配件性能优越，可以工作在各种恶劣的环境中。激光发射器可以保证长时间的正常使用。特殊的工艺设计排除了外在光源对测定的影响，通过多方面的精心设计对环境的温度和尘土对测定带来的误差作了可靠的补偿。系统有两个数字输出接口还可以连接风速仪、风向标、温湿度传感器等，所有的数据通过激光雨滴谱仪的RS485口输出。
应用
专业监测降水：
与传统降雨测量不同，他不仅可以测量降雨量，而且可以对降雨进行定性分析，可以得到降雨或降雪的强度，区分毛毛雨、大雨、冰雹、雪花、雪球以及各种介于雪花和冰雹之间的降水，可以绘制出雨谱图。
替代常规降雨监测：
在德国一些地区，已经在使用激光雨滴谱仪在替代传统的降雨测量。因为它对降雨的测量和特性分析是传统仪器无法比拟和实现的。
高寒地区降雪监测：
激光雨滴谱系统凭借其全面的功能、过硬的质量、超强的稳定性使得它能够胜任高寒地区的降雪监测。
降雨、常规气象混合监测：
系统除测量降雨外还可以与其他传感器同时测量温度，湿度，风向，风速等。组成一套小型气象监测系统。
小气候监测
高速公路监测
工厂污染监测
南极气候监测
机场应用
移动气象观测车
二、 原理：
应用激光原理对高速运动物体进行测定。可测定运动物体的总量，大小，强度，和运动速度。它的优越性能尤其表现在对微小物体的测定，测定对象最小直径达到0.16mm。
三、 特点：
◎坚固、紧凑、轻巧
◎几乎无需保养
◎容易安装
◎数字信号
◎抗电磁支架
◎测定最小粒径0.16
◎激光发生器可在恶劣环境中长期运行
四、 组成：
激光雨滴谱仪（内置数据采集器）、操作软件、支架等、可选气象传感器（风向，风速，温湿度等）
五、 基本技术指标：
激光雨滴谱仪
操作原理：785nm激光，最大0.5mW 光学电源
测定区域：46 cm2 (23 x 2.0 cm)
操作环境：-40…+70°C; 0 ..100％ rH（可选 –60…+70°C; 0…100％rH）
防护等级：IP 65
供电：24 V AC /750 mA，或230 VAC
外箱：不锈钢制，270x 170x 540 mm
重量：4.8 kg
数据输出：RS485 1200…115200 Bd， 全双工，适配器24 V DC 1 mA
测量粒径范围：0.16….8 mm、粒子速度范围：0.2 … 20 m/s
降雨降雪等级区分度：> 97 ％
最小强度：0.005 mm/h 毛毛雨
最大强度：250 mm/h
风向传感器
测量范围：0...360°
输出：5 bit 同步编码
操作电压：4 - 18 V DC
加热：24 V AC/DC 最大20 W
风速传感器
测量范围：0.5...50 m/s
分辨率：0.07 m
输出：2 - 630 Hz
操作电压：4 - 18 V DC
加热：24 V AC/DC
温湿度传感器
温度测量范围：-30°C ... + 70 °C
温度测量精度：1/3 class B（0.25°C）
湿度测量范围：0 ... 100％
湿度测量精度：± 2 ％
传感器：PT 100 acc. to IEC 751
操作电压：9 - 30 V DC
防护等级：IP 65
缆线长度：5 m
尺寸：20 x 115 mm
重量：0.45 kg
软件
◎可以同时管理多个项目
◎支持服务器和客户端模式，便于远程管理数据
◎支持网络
◎图形显示可多达30种测量参数
◎雨谱图可以显示22种雨滴大小范围，20种降雨速度范围
◎数据可以输出到MS EXCEL格式
◎图形可以打印
◎日期可以显示为日历形式或树行结构
六、 产地：德国
北京澳作生态仪器有限公司
http://www.aozuo.com.cn
地址：北京市海淀区中关村东路89号恒兴大厦24G
邮编：100080
电话：86-10-82675321-805 86-10-82675322
传真：86-10-82623152
