XTDIC非接触全场应变测量分析系统
英文名称:总访问:803
国产/进口:国产半年访问:211
产地/品牌:国产产品类别:其它各类仪器
型       号:XTDIC 最后更新:2024-6-20
货       号:
参考报价:
立即询价 电话咨询
[发表评论] [本类其他产品] [本类其他供应商] [收藏]
销售商: 北京安仕通科技发展有限公司 查看该公司所有产品 >>
  • 产品介绍
  • 公司简介

DIC技术在室内室外的普通环境均可使用,应变测量范围从0.005%-2000%以上,配合不同的图像采集硬件,测量对象尺寸可以从几mm2 - 几十m2,更大测量幅面也可定制,理论上在此测量范围内只要能获取高质量的图像,即可进行精确的应变与变形测量。DIC三维全场应变测量分析系统可与双目体视显微镜技术结合,实现微小物体变形过程中表面的三维坐标、位移场及应变场的测量。
应用范围:
岩石力学测试、岩土结构测试、混凝土测试、煤岩矿业、三维形貌测量与重构;
材料研究:
XTDIC-CONST全场应变测量系统能够在各种复杂的测试环境下,分析材料的力学性能和行为表现,并且可以完美地集成到现有试验台和试验机,利用非接触测量头,可以在机械加载和热加载的情况下,测量软质和硬质材料的全场三维应变和变形。它可以替代传统的引伸计和应变片,实现实时的三维表面变形分析。目前,XTDIC-CONST全场应变测量系统已被广泛应用于材料力学性能测量,是在业界得到广泛认可和好评的应变变形测量解决方案。
• 全场应变分布
• 应力-应变曲线
• 杨氏模量
• 泊松比
• N值 & R值
• 拉伸试验
• 剪切试验
• 三点弯曲/四点弯曲
• 疲劳试验
……
零件测试和分析:
XTDIC-CONST三维全场应变测量系统是分析零件力学性能的绝佳工具,它不受零件和材料的几何形貌限制,即使零件在工作状态,测试也不受影响。XTDIC-CONST可以与标准或非标准试验台轻松整合,对零部件在功能和行为方面进行动态变形测量,评估扭曲、弯曲、位移、速度和加速度等因素,分析零件在使用过程中的安全风险、零件寿命、蠕变、老化及外观变化等,给设计者提供实验验证,优化产品设计。无论是静态或是动态测试,又或者是在高速状态下,XTDIC-CONST三维全场应变测量系统都能获得完整的测试结果,并做出以下分析。
• 强度分析
• 振动分析
• 耐久度分析
• 碰撞试验
有限元分析和仿真模拟验证:
在新产品设计和制造过程中,制造商越来越多地应用有限元分析软件来进行模拟分析,优化和改进产品性能和制造工艺。XTDIC-CONST可将实际测试结果与有限元仿真软件的理论数据进行对比和分析,有效改善模拟仿真工具及其工艺,为项目积累更多数据,并助力制造商加快产品上市步伐。
• 比较模拟数据和真实测量结果(应变、位移等)
• 测定材料特性后,作为现实模拟参数输入软件
• 数字化模拟验证
测试过程:
准备

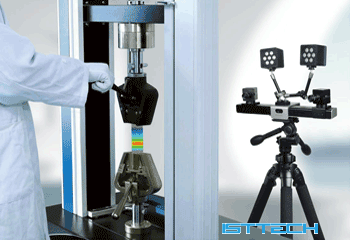

XTDIC三维全场应变测量系统灵活易用。根据试样尺寸,在测试现场安置测量头,调整适合的测量范围测量在试样加载过程中,XTDIC测量系统同步采集图像,并同步记录试验机传输的模拟信号。
• 可根据需要自行设定测量模式
• 多种灵活的采集触发方式
• 内置数据记录
• 实时测量
计算分析
XTDIC软件自动计算试样在所有加载阶段中的三维坐标,获取几何形面、位移和应变结果。
• 计算材料性能参数
• 导入CAD和对比分析
• 计算几何元素
• 计算外部的模拟信号
• 导入有限元理论计算数值,与实测结果进行对比分析,并输出结果
测量报告
XTDIC三维全场应变测量系统能自动生成测量报告。用户可自定义各种报告数据,包括三维视图、曲线、图表、视频等,并以标准格式导出测试数据。
系统优势:
• 非接触测量
• 直接测量全场应变、位移、变形、形貌
• 相关图像数据可反复分析处理,以实现不同研究目的,无须重复试验,节约经济和时间成本
• 直接测量全场振幅、振动信息
• 可用于实时监测
• 试验过程可追溯、可评估
规格参数:
详细资料请与我们联系!
