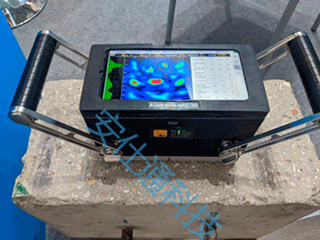

A1040 MIRA 3D混凝土三维超声断层扫描仪是一种适用于高散射材料(如混凝土、钢筋混凝土、岩石、复合材料、陶瓷、木材、环氧树脂、耐火材料等)超声波检测的成像设备。
应用范围:
评估建筑结构完整性,可检测厚度达3米的素混凝土构件;
钢筋混凝土中钢筋和其他元素(钢筋导管、锚、空心管、电缆等)的定位;
检测混凝土结构、钢筋混凝土、自然石块及耐火材料中的外来包体、孔洞、空隙、分层、裂缝等病害;
地铁和铁路隧道衬砌后方的孔洞和空隙检测、无砟轨道板灌浆质量检测、盾构板壁后注浆质量检测;
桥梁预应力管道注浆质量检测;
钢筋混凝土桥梁加固情况检测。
功能特点:
可扩展能力:
可单独进行检测,也可与第二个矩阵天线阵列组合,以增大孔径、提升检测深度与精度;
多种组合方式:
可实现4×8、4×16、8×8等组合方式,设计灵活,适应多种结构检测场景;
高灵敏度传感器:
采用新型有源转换器,信噪比得到改善;
灵活显示方式:
可通过手持式平板电脑或笔记本电脑,使用高速WiFi进行远程控制和数据采集;
裂缝评估:可视化测量裂纹深度,即时显示结果;
实时3D成像;
A-DPC传感器:
矩阵式有源干点接触(A-DPC)传感器;
采用低噪声传感器技术,提升灵敏度与信噪比;
穿透深度最大可达3m;
INTROVIEW PRO软件:
提供2D与3D成像模式;
可通过平板电脑或笔记本电脑进行远程单元控制;
模块化设计:
可组合两个天线单元,增加检测深度和灵敏度;
实现3D图像捕获,改善近场灵敏度。
技术规格:
通道数:8(可扩展至16、32等)
矩阵换能器孔径中传感器数:32(可扩展至64、96等)
超声波速度范围:1000 - 4000 m/s
工作频率范围:10 - 100KHz
混凝土最大检测深度:2000 mm / 3000mm(3D/3D Pro)
钢筋混凝土最大检测深度:800 mm / 1000mm(3D/3D Pro)
厚度测量精度:±(0.05×X+10) mm,X为测量的厚度值
定位缺陷深度的测量范围:50 - 800mm
缺陷深度定位精度:±(0.05×X+10) mm,X为测量的厚度值
可识别的最小缺陷尺寸:直径20mm(球形)、10mm(长度至少200mm,深度在50mm - 800mm)
测试时间:< 3秒
电源:内置电池/外接电源
工作时间(电池):> 8小时
工作温度范围:-20℃ ~ +55℃
重量:2.95 kg
尺寸:200 × 125 × 100mm
详细可登陆网站查看:www.ist-tech.cn
