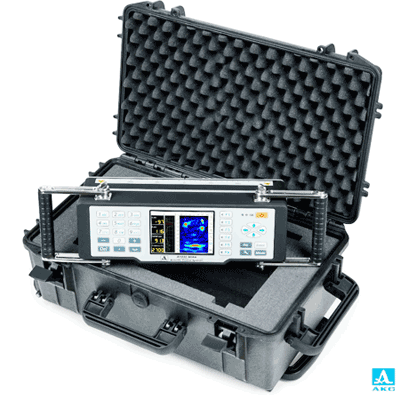

混凝土超声断层扫描仪 A1040 MIRA
英文名称:A1040 MIRA Low-frequency ultrasound tomography总访问:5051
国产/进口:进口半年访问:386
产地/品牌:德国ACS产品类别:其它各类仪器
型       号:A1040 MIRA 最后更新:2024-6-20
货       号:A1040 MIRA
参考报价:40-42万
立即询价 电话咨询
[发表评论] [本类其他产品] [本类其他供应商] [收藏]
销售商: 北京安仕通科技发展有限公司 查看该公司所有产品 >>
  • 产品介绍
  • 公司简介

A1040 MIRA混凝土超声波断层扫描仪是目前先进的仪器设备,用于测试混凝土结构内部存在的缺陷,并以三维图形或层析图片进行显示。超声波断层成像仪为全自主测量单元,用于数据采集和层析处理,测量单元包含一个矩阵天线阵列,该矩阵天线阵列由48个(12个模块,每个模块包含4个换能器)具有干点接触和陶瓷耐磨尖端的剪切波宽频带换能器组成,每个换能器都配有独立的弹簧悬架,因此可以对不平整的表面进行检测;
应用范围:
- 装配式整体式混凝土结构检测、如套筒内灌浆饱满度、结构缺陷;
- 寻找地铁和铁路隧道衬砌后方的孔洞和空隙、无砟轨道板灌浆质量情况、盾构板壁后注浆质量情况检测;
- 评估建筑结构完整性,可检测厚度达2.5米的混凝土构件;
- 钢筋混凝土中钢筋和其他元素(钢筋导管、锚、空心管、电缆、空心管)的定位
- 检测混凝土体结构、钢筋混凝土、自然石块中的外来包体、孔洞、空隙、分层、裂缝等病害;
- 检测桥梁预应力管道注浆质量检测
- 检测厚度达2米的大理岩或花岗岩构件
- 检测钢筋混凝土桥梁加固的情况
功能特点:
单面测试物体的内部结构缺陷及厚度
被测物体内部结构可视化,可显示物体内部结构的3D图像和物体的B、C、D-Scan
- 可视化的软件允许查看重建内部结构的不同切片
- 可探测的缺陷的尺寸:
圆柱体缺陷——直径大于10毫米
球体缺陷——直径大于20毫米
高效率,构建测试位置的层析图仅需几秒钟;
自动计算超声剪切波在测试体中的传播速度;
干接触式剪切波传感器,带陶瓷防磨冒,无需耦合剂,适合于粗糙表面的测量;
天线阵列包含48个传感器,传感器有弹簧支撑,可适应不规则的表面;
设备介绍:
(1)仪器的表面上的激光发射器投射在测试对象表面的激光束,在对测试对象进行完整的技术诊断期间,操作员可以正确地保持天线阵列的移动步长
(2)手持轻便机身和可调整把手帮助操作员从水平、垂直甚至头顶姿势操作仪器,仪器主体下部的参考标尺设计为设备方便地定位缺陷
(3)明亮的5.7' TFT彩色显示屏和键盘允许操作员轻易地调整仪器参数、选择操作模式、观察采集结果等,进而进行初步分析
(4)内置可充电电池可为系统持续供电至少8小时,除此之外系统还可直接由AC电源供电工作
(5)仪器允许通过专用软件将数据传输到外部PC进行进一步处理
软件介绍:
系统包含一套后处理专用的软件,在外部PC上进行高级处理,该软件可以从仪器中读取数据并以断层图或3D形式呈现,用户更容易理解被测对象的内部结构,被测对象内部每一个反射体的坐标都可以从软件中读取。
混凝土超声断层扫描仪  技术规格:
通道数:12
矩阵换能器孔径中传感器数:48
超声波速度范围: 1000 - 4000 m/s
工作频率范围: 10 - 100KHz
混凝土最大检测深度:  2500 mm
钢筋混凝土最大检测深度:  800 mm -1200mm
厚度测量最大精度: ±(0.05*X+10) mm, X为测的厚度值
定位缺陷深度的测量范围: 50-800mm
缺陷深度定位最大精度:  ±(0.05*X+10) mm, X为测的厚度值
识别最小缺陷尺寸:  直径20mm(球形)、10mm(长度至少200mm,深度在50mm-800mm)
测试时间:  < 3S
电源:内置电池/外接电源
工作时间(电池):  >8 h
工作温度范围:   -20℃ - +55℃
重量: 4.5 Kg
尺寸: 370 х 150 х 145mm
